山西石化企業輸焦油管道大香蕉操逼电影帶保溫係統設計方案

山西石化企業輸焦油管道因為低溫的影響，在冬季容易粘結，導致輸送困難，所以選擇大香蕉操逼电影帶保溫措施。

輸焦油管介質溫度溫度需要維持在90℃左右，並且沒有蒸汽吹掃，綜合選擇恒功率大香蕉操逼电影帶。

具體恒功率大香蕉操逼电影帶的選擇，要根據現場的具體參數進行計算。

恒功率大香蕉操逼电影帶功率恒定，電流通過導線不斷的放出能量，是一種發熱均勻的電大香蕉操逼电影帶。在產品生產商，采用一種耐高溫塑料為外護套、鎳鉻絲作為發熱材料產品，製造精良，使用壽命長。

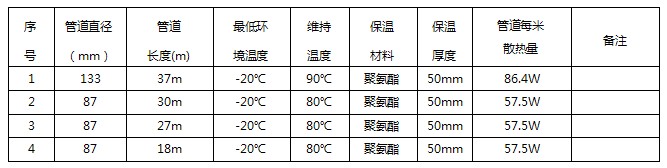

管道參數：詳見以下數據表：



根據給出的參數計算出管道實際散熱量QT，

QT=1.5×2π×λ×（Tv-Td）/[Ln（Do+2×δ）/Do]

QT——單位長度的熱損失（W/m）；

Tv——設備的維持溫度（℃）；

Td——最低環境溫度（℃）；

λ——保溫材料的導熱係數W/（m·℃）；

Do——保溫層外徑（mm）；

δ——保溫層厚度（mm）；

計算出管道每米的散熱量見表如下：



經計算：DN133平鋪三道HWL2(Q)-J2-30恒功率大香蕉操逼电影帶，DN87都是平鋪兩道大香蕉操逼电影帶。管道敷設數量應考慮閥門和其它的20%的富裕量。

並聯恒功率大香蕉操逼电影帶是最大特點是發熱穩定，功率不受環境的變化而變化。適用於石油、化工、電力、碼頭、消防等行業的輸送管線及貯罐大香蕉操逼电影應用。電大香蕉操逼电影帶施工方法

1、並聯大香蕉操逼电影帶用強力壓敏膠帶每隔30~50cm處，將電大香蕉操逼电影帶固定於管道上。

2、並聯恒功率大香蕉操逼电影帶尾端應可靠密封, 嚴禁短接。

3、恒功率大香蕉操逼电影帶在線路的首尾端接電源。

4、按照設計方案，電大香蕉操逼电影帶的敷設方式為平行敷設。安裝完成後，用鋁箔膠帶沿電大香蕉操逼电影帶方向緊貼在管道或罐體上。

6、所有散熱體應按設計要求預留所需大香蕉操逼电影帶長度，並應注意下列幾點：

※散熱體應有設計所需電大香蕉操逼电影帶的長度。

※電大香蕉操逼电影帶嚴禁互相重疊或交叉使用。

※敷設方法應盡可能使散熱體在必要時，隨時可拆除進行維修或更換，而不損壞大香蕉操逼电影帶或影響其它線路。
